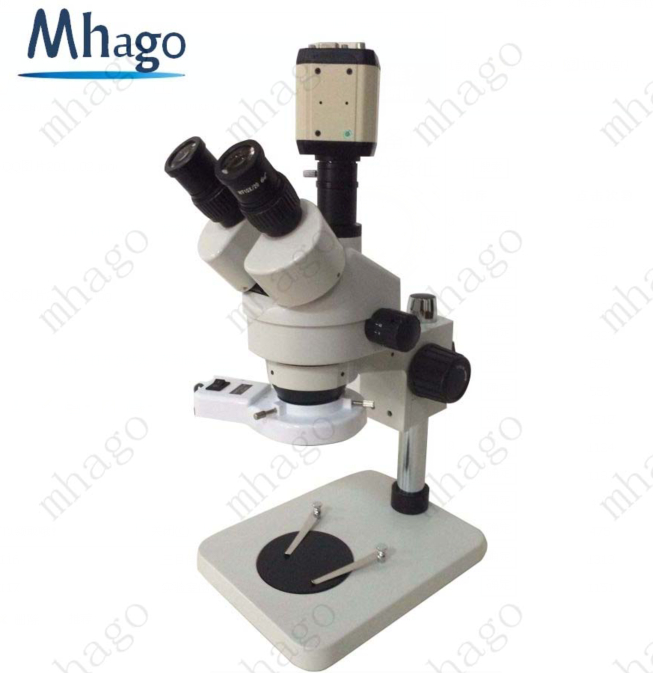

体视数码显微镜(200万像素）

一、仪器的简介和用途SM7045-TD视频检测显微镜采用独创的成像和照明光学系统设计，使它有更好的对比度和景深，可选附件丰富，质量和可靠性，可与国际产品媲美。该系列产品使用范围相当广泛，它观察物体时能产生正立的三维空间像，成像清晰和宽阔，具有较长的工作距离，本仪器性能可靠，操作简单，使用方便，且外形美观，使用范围广泛，满足现代生物、医药、环境、农林、化工、公安、微电子、半导体等领域的检验、测量分析要求，广泛用于学校、生物工程和科学研究、工业装配、测试测量以及品质控制。

二、仪器的优点

1、与PC电脑连接，通过电脑显示器，观看视频图像。

2、200万高清晰CMOS图像传感器，视频图像清晰，流畅。

3、支持自动曝光，自动白平衡，及手动调节曝光速度，RGB增益。

4、可通过电脑 拍照。

三、仪器的主要技术指标

1、变倍比：1:6.5

2、物镜变倍范围：0.7X – 4.5X连续变倍

3、工作距离：95-105(mm)

4、调焦范围：42(mm)

5、总放大倍数：7X-320X(扩展大640X）

7、光源：LED上光源，可调亮度。

四、系统的组成

 备注：

1、显微镜放大倍数的计算方法

总放大倍数 = 物镜放大倍数 * 数字放大倍数

物镜放大倍数 = 大物镜放大倍数 * 镜头放大倍数

数字放大倍数 = 监视器尺寸 * 25.4/CCD靶面对角线尺寸大小

CCD靶面对角线尺寸大小：1/3 " 为6mm 1/2 " 为8mm 2/3 " 为11 mm

例：0.7X - 5.0X的标配主机配1/2 " CCD摄像机配17 " 液晶显示器

数字放大倍数：17 * 25.4 / 6 = 72

总放大倍数：(0.7X - 4.5X) * 72=50X - 320X

那么照此配置，总的放大倍率就在50倍到 320倍之间连续可调。
